Apa Penyebab Retak Korosi Stres pada Aluminium Seri 7000?

Nilai kedirgantaraan paduan seng memberikan rasio kekuatan terhadap berat yang sangat baik untuk rekayasa struktural. Namun, Stress Corrosion Cracking (SCC) merupakan risiko kegagalan utama dalam aplikasi bertekanan tinggi, khususnya pada struktur pesawat yang kritis terhadap keselamatan. Kita harus membingkai SCC tidak hanya sebagai reaksi kimia, namun sebagai tanggung jawab rekayasa yang berat. Kegagalan getas yang tidak dapat diprediksi pada komponen penahan beban menyebabkan bahaya keselamatan, penarikan kembali, dan desain ulang yang ekstensif.

Ketika komponen beroperasi di bawah beban yang sangat besar, perpotongan antara sifat material dan paparan lingkungan dapat menyebabkan keretakan mendadak. Kegagalan pada tiang struktural atau sekat membahayakan integritas sistem, sehingga memerlukan pengawasan material yang ketat sejak tahap desain awal. Mitigasi SCC memerlukan pemahaman yang tepat tentang kerentanan mikrostruktur, pemicu lingkungan, dan pemilihan suhu strategis selama spesifikasi dan pengadaan material. Dengan mengontrol orientasi butiran dan mengelola tegangan sisa, para insinyur dapat memanfaatkan kekuatan paduan canggih ini sekaligus menetralisir risiko retak.

• SCC masuk Paduan aluminium seri 7000 memerlukan tiga kondisi simultan: struktur mikro yang rentan, tegangan tarik yang berkelanjutan, dan lingkungan korosif tertentu.

• Kondisi temper kekuatan puncak -T6 sangat rentan terhadap SCC, terutama ketika tegangan tarik sejajar dengan arah butiran melintang pendek.

• Temperatur yang terlalu lama (seperti -T73 atau -T76) secara signifikan meningkatkan ketahanan terhadap SCC, meskipun para insinyur harus memperhitungkan penurunan kekuatan luluh sebesar 10–15%.

• Bentuk material penting: menentukan orientasi butir yang benar dalam a ekstrusi aluminium kekuatan tinggi atau memanfaatkan penghilang stres Batang aluminium 7075 sangat penting untuk kelangsungan komponen jangka panjang.

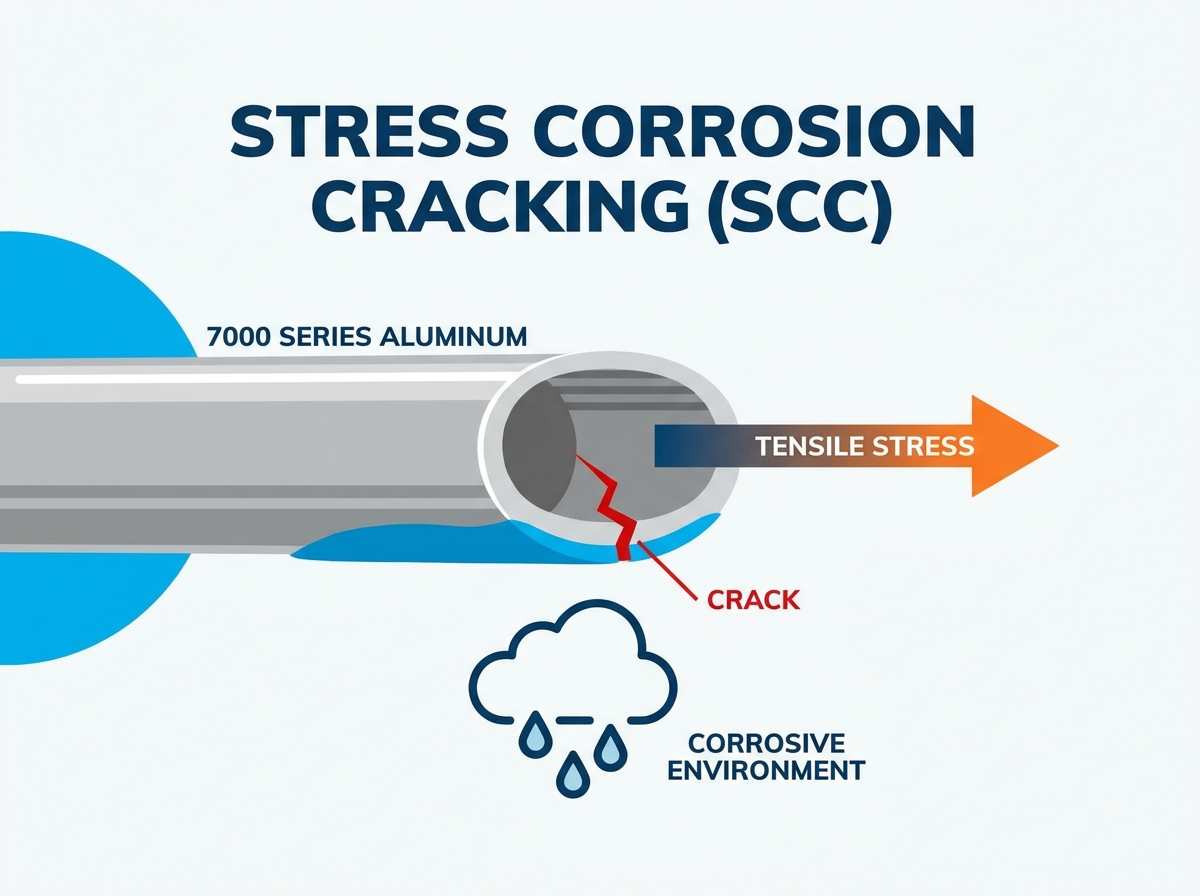

Mekanisme Stress Corrosion Cracking (SCC) pada Aluminium Seri 7000

Tiga Prasyarat Kegagalan SCC

Retak korosi akibat tegangan tidak pernah terjadi secara terpisah. Hal ini memerlukan perpotongan wajib dari tiga faktor spesifik: keadaan paduan yang rentan, tegangan sisa atau tegangan tarik yang diterapkan, dan lingkungan yang korosif. Bahkan kelembapan lingkungan atau paparan atmosfer standar dapat bertindak sebagai elektrolit yang cukup untuk memicu reaksi. Jika salah satu dari ketiga kondisi ini dihilangkan, SCC tidak dapat menyebar. Prinsip dasar ini menjadi dasar seluruh desain mitigasi metalurgi. Insinyur fokus pada perubahan struktur mikro, mengurangi beban tarik, atau mengisolasi logam dari elektrolit untuk mencegah kegagalan.

Dalam penerapan di lapangan, mengidentifikasi prasyarat ini sejak dini dapat mencegah kegagalan besar. Kita sering melihat komponen gagal karena tim desain memperhitungkan beban yang diterapkan namun mengabaikan tegangan sisa dari produksi. Strategi mitigasi yang komprehensif menangani ketiga bidang tersebut secara bersamaan.

1. Identifikasi paduan dan kondisi temper yang tepat untuk menentukan kerentanan mikrostruktur dasar.

2. Memetakan semua sumber tegangan tarik, termasuk beban operasional, gangguan perakitan, dan tegangan sisa produksi.

3. Evaluasi lingkungan pengoperasian untuk mengetahui fluktuasi kelembaban, klorida, dan suhu yang bertindak sebagai elektrolit.

Kerentanan Mikrostruktur: Sistem Al-Zn-Mg-Cu

Sifat kimia spesifik sistem Al-Zn-Mg-Cu menentukan sifat mekanik dan ketahanan korosinya. Rasio seng, magnesium, dan tembaga secara langsung mempengaruhi kerentanan paduan terhadap retak. Selama proses penuaan, seng dan magnesium membentuk endapan di sepanjang batas butir. Endapan ini, terutama MgZn2 (dikenal sebagai fase eta), sangat anodik dibandingkan dengan matriks aluminium di sekitarnya. Ketidakseimbangan elektrokimia ini menciptakan sel galvanik mikroskopis tepat di batas butir.

Kandungan tembaga memainkan peran utama dalam memodifikasi perilaku elektrokimia batas butir. Paduan yang mengandung kadar tembaga lebih tinggi menunjukkan peningkatan ketahanan SCC dibandingkan dengan paduan 7xxx bebas tembaga. Tembaga mengubah perbedaan potensial antara endapan batas butir dan matriks. Jika terdapat elektrolit, pelarutan anodik terjadi pada batas ini. Korosi galvanik terlokalisasi ini menyebabkan Korosi Intergranular (IGC), yang bertindak sebagai prekursor mikroskopis terjadinya keretakan struktural yang dalam akibat tekanan.

Penyebab Utama dan Pemicu Lingkungan

Penggetasan Hidrogen vs. Pembubaran Anodik

Perambatan retak pada paduan 7xxx terutama didorong oleh dua mekanisme yang berbeda namun saling berinteraksi: disolusi anodik dan penggetasan hidrogen. Pembubaran anodik melibatkan penghilangan logam secara aktif pada batas butir karena sel galvanik terlokalisasi. Endapan anodik larut ke dalam elektrolit, meninggalkan kekosongan fisik yang memusatkan stres. Secara bersamaan, reaksi korosi pada ujung retakan menghasilkan atom hidrogen.

Atom hidrogen yang sangat mobile ini berdifusi ke dalam zona plastis sebelum terjadinya retakan. Begitu berada di dalam kisi logam, mereka melemahkan ikatan atom, mempercepat patah tulang intergranular yang rapuh. Memahami kedua mekanisme ini penting untuk merancang pengobatan perlindungan yang efektif. Anda tidak bisa begitu saja memblokir pembubaran; Anda juga harus mencegah pembentukan hidrogen di permukaan.

Pitting, Penguraian Film Oksida, dan Percepatan Suhu

Aluminium secara alami membentuk film pasif aluminium oksida pelindung. Namun, film ini sangat tidak stabil bila terkena lingkungan basa, asam, atau halida tertentu, terutama yang mengandung klorida. Lubang yang terlokalisasi memecah lapisan oksida, memperlihatkan logam kosong di bawahnya. Lubang mikroskopis ini menciptakan konsentrasi tegangan tinggi yang berfungsi sebagai tempat timbulnya retakan. Begitu lubang terbentuk, bahan kimia lokal di dalam lubang menjadi sangat asam, sehingga semakin mempercepat serangan.

Suhu pengoperasian secara signifikan mempengaruhi aspek termodinamika dan kinetik SCC. Peningkatan suhu mempercepat laju reaksi kimia pada permukaan logam dan meningkatkan laju difusi hidrogen ke dalam kisi. Komponen yang beroperasi di lingkungan yang panas, lembab, atau laut mengalami waktu kerusakan yang jauh lebih singkat dibandingkan dengan komponen yang beroperasi dalam kondisi kering dan terkendali. Kita sering melihat hal ini pada komponen ruang angkasa yang ditempatkan di dekat zona pembuangan mesin atau ruang roda pendaratan yang tidak berkondisi.

Konsentrator Stres Geometris dan Cacat Permukaan

Kerusakan fisik dan geometri bagian sangat mempengaruhi inisiasi retak. Tanda pemesinan, goresan, atau kerusakan penanganan bertindak sebagai lokasi nukleasi awal dengan memusatkan beban yang diberikan. Bahkan pada permukaan yang halus dan tidak rusak, retakan dapat terjadi di sekitar fitur geometris yang penting. Jari-jari fillet yang tajam, lubang penyeimbang, dan lubang pengikat secara alami melipatgandakan tekanan lokal. Radius yang dirancang dengan buruk dapat meningkatkan tegangan lokal sebanyak tiga kali lipat atau lebih, sehingga dengan mudah mendorong material melewati ambang batas SCC-nya.

Praktik perakitan juga menimbulkan risiko. Komponen yang dipaksakan bersama dengan toleransi yang tidak sesuai menimbulkan tegangan tarik sisa permanen yang tidak diinginkan pada sambungan. Ketika tegangan perakitan ini digabungkan dengan beban operasional dan paparan lingkungan, ambang batas SCC dapat dengan mudah terlampaui. Toleransi dan teknik perakitan yang tepat sama pentingnya dengan pemilihan material.

• Tentukan jari-jari fillet yang besar di seluruh sudut bagian dalam untuk mendistribusikan tekanan secara merata.

• Mengamanatkan persyaratan penyelesaian permukaan yang ketat (misalnya, Ra 63 atau lebih baik) di zona bertekanan tinggi.

• Hindari interferensi yang cocok dengan arah butiran melintang pendek.

• Terapkan protokol penanganan yang ketat untuk mencegah goresan permukaan selama transit dan perakitan.

Bagaimana Bentuk Material dan Orientasi Butir Mempengaruhi Kerentanan SCC

Kerentanan Bidang Transversal Pendek (ST).

Aluminium tempa berkekuatan tinggi menunjukkan sifat anisotropik yang sangat terarah. Struktur butirannya memanjang selama penggulungan atau penempaan, menciptakan arah memanjang, melintang panjang, dan melintang pendek yang berbeda. Mengekspos arah butir pendek melintang (ST) terhadap tegangan tarik adalah penyebab paling umum kegagalan SCC. Pada pelat tebal, tempa tangan, dan tempa mati, bidang ST menyajikan jalur langsung dan kontinu agar retakan antar butir menyebar dengan cepat melalui ketebalan material.

Insinyur harus memetakan aliran butiran bahan mentah ke bagian akhir mesin. Jika beban operasional utama menarik butiran ST, komponen tersebut kemungkinan besar akan rusak sebelum waktunya dalam lingkungan yang korosif. Mendesain ulang bagian untuk menyelaraskan beban dengan butiran memanjang adalah strategi mitigasi mekanis yang paling efektif.

Mengevaluasi Profil Ekstrusi Aluminium Kekuatan Tinggi

Proses ekstrusi memaksa logam melewati cetakan, sehingga struktur butiran memanjang secara signifikan di sepanjang sumbu aliran material. Hal ini membuat arah memanjang sangat tahan terhadap SCC. Saat mendesain a ekstrusi aluminium kekuatan tinggi , beban operasional harus sejajar dengan sumbu memanjang atau melintang panjang untuk menghindari paparan ST.

Penampang ekstrusi yang rumit membawa risiko tertentu. Permukaan luar ekstrusi sering kali mengalami laju pendinginan dan tingkat deformasi yang berbeda dibandingkan inti, sehingga menghasilkan lapisan permukaan yang direkristalisasi. Lapisan ini dapat menunjukkan kerentanan isotropik, sehingga memerlukan strategi pemesinan dan perawatan permukaan yang hati-hati untuk menjaga integritas. Saat menentukan ekstrusi, selalu minta analisis struktur butiran dari pabrik untuk memverifikasi kedalaman zona rekristalisasi.

Pertimbangan Pemesinan untuk Batang Aluminium 7075

Permesinan berat pada stok mentah memperlihatkan butiran akhir dan garis perpisahan yang rentan. Saat bekerja dengan a Batang aluminium 7075 , penghilangan material yang agresif dapat melepaskan tegangan sisa yang tidak seimbang, menyebabkan bagian tersebut melengkung atau rentan terhadap retak. Lapisan luar suatu batang sering kali menahan tegangan tekan akibat proses pendinginan, sedangkan inti berada dalam keadaan tarik. Mengolah lapisan luar akan mengekspos inti tarik.

Menentukan temper yang menghilangkan tegangan, seperti -T651 atau -T7351, adalah wajib ketika diperlukan pemesinan ekstensif. Temperatur ini melibatkan operasi peregangan terkontrol setelah pendinginan, yang menyamakan tekanan internal dan mencegah distorsi selama pembuatan akhir. Selalu pastikan bengkel mesin Anda memahami pentingnya penghilangan material secara seimbang untuk menjaga kondisi bebas stres.

Status Penuaan dan Pemilihan Temper: Menyeimbangkan Kekuatan dan Perlawanan

Risiko Tinggi Kondisi -T6

Kondisi umur puncak -T6 menawarkan kekuatan tarik dan luluh maksimum, sehingga menarik untuk desain yang kritis terhadap bobot. Namun, sifat ini membuat struktur mikro sangat rentan terhadap SCC. Jaringan endapan anodik yang berkesinambungan di sepanjang batas butir menyediakan jalur korosi yang tidak terputus. Penggunaan -T6 harus dibatasi pada aplikasi yang sempit dan terkelola risiko.

Kasus penggunaan yang dapat diterima mencakup bagian lembaran tipis di mana tekanan ST dapat diabaikan, lingkungan tertutup rapat, atau komponen yang hanya terkena beban tekan. Jika Anda menentukan -T6 untuk komponen struktural tebal yang terkena elemen, Anda sebenarnya menjamin kegagalan di masa mendatang. Manfaat kekuatan tidak melebihi risiko bencana dalam skenario ini.

Strategi Berlebihan: -T73, -T74, dan -T76 Tempers

Untuk memerangi SCC, ahli metalurgi menggunakan teknik penuaan yang berlebihan. Overaging melibatkan perpanjangan proses penuaan buatan pada suhu tinggi untuk memperkeras endapan batas butir. Hal ini mengubah ukuran dan distribusi endapan, memutus jaringan anodik yang berkesinambungan dan menghentikan pembubaran anodik lokal. Endapan menjadi lebih besar dan berjarak lebih jauh, mengganggu kontinuitas sel galvanik.

Temperatur yang berbeda-beda melayani kebutuhan teknis yang spesifik. Temperatur -T73 memberikan ketahanan SCC maksimum, menjadikannya standar untuk penempaan struktural kritis. Temperatur -T76 dioptimalkan untuk ketahanan terhadap korosi pengelupasan kulit, sering digunakan pada kulit pesawat. Temperatur -T74 menawarkan kompromi yang seimbang, memberikan kekuatan yang lebih baik daripada -T73 sambil mempertahankan kekebalan terhadap SCC.

Pengorbanan Rekayasa: Kekuatan Hasil vs. Keandalan Struktural

Memilih temperamen yang terlalu tua memerlukan trade-off rekayasa yang diperhitungkan. Temperatur -T73 biasanya menyebabkan penurunan kekuatan luluh sebesar 10-15% dibandingkan dengan -T6. Insinyur harus menghitung apakah penalti kekuatan ini memerlukan desain ulang komponen, seperti menambah ketebalan dinding atau menambahkan rusuk struktural.

Dalam aplikasi yang kritis terhadap keselamatan, peningkatan keandalan dan masa pakai yang lebih lama dengan mudah membenarkan sedikit penurunan kekuatan luluh akhir. Anda harus mengevaluasi jalur beban dan menentukan apakah komponen tersebut benar-benar dibatasi kekuatan atau dibatasi kelelahan. Dalam banyak kasus, persyaratan kelelahan menentukan geometri yang dengan mudah mengakomodasi kekuatan luluh yang lebih rendah dari temper -T73.

Strategi Mitigasi dan Praktik Terbaik Rekayasa

Perawatan Permukaan dan Induksi Stres Kompresif

Perawatan permukaan memberikan penghalang fisik dan mekanis terhadap SCC. Shot peening dan laser shock peening adalah metode yang sangat efektif untuk menimbulkan tegangan tekan sisa yang dalam pada permukaan material. Karena SCC memerlukan tegangan tarik untuk membuka dan menyebarkan retakan, lapisan tegangan tekan ini secara efektif menetralkan beban tarik permukaan yang diterapkan. Retakan tidak dapat terjadi jika permukaan tetap dalam kondisi kompresi.

Selain itu, isolasi substrat logam dari elektrolit korosif juga diperlukan. Anodisasi menghasilkan lapisan oksida yang lebih tebal dan tahan lama, sedangkan pelapis logam mengikat lapisan aluminium murni dan tahan korosi ke inti paduan. Lapisan pelindung organik dan primer khusus memberikan garis pertahanan terakhir terhadap kelembapan dan klorida. Pendekatan berlapis-lapis, menggabungkan peening dengan sistem pelapisan yang kuat, menghasilkan hasil lapangan terbaik.

Meminimalkan Tegangan Tarik Sisa dalam Desain dan Perakitan

Protokol desain harus secara aktif menghilangkan sumber tegangan tarik sisa. Insinyur harus menghindari kecocokan tekan dengan toleransi yang tinggi, kecocokan interferensi, dan pengencang yang terlalu kencang, terutama ketika gaya-gaya ini bekerja pada arah butiran yang rentan seperti garis melintang pendek. Prosedur perakitan harus menggunakan jarak bebas dan spesifikasi torsi yang tepat.

Setelah operasi pembentukan atau pengelasan yang parah, perawatan termal pelepas tegangan direkomendasikan untuk mengurangi kondisi tegangan sisa internal sebelum komponen mulai digunakan. Jika suatu bagian harus dibentuk dingin selama pemasangan, pastikan tegangan yang dihasilkan tidak melebihi ambang batas SCC yang ditetapkan untuk suhu spesifik tersebut.

1. Tinjau semua gambar perakitan untuk mengidentifikasi potensi gangguan.

2. Tentukan batas torsi untuk semua pengencang yang melewati komponen seri 7xxx.

3. Memerlukan operasi penghilang stres untuk setiap bagian yang mengalami pengerjaan dingin yang berat.

4. Terapkan protokol inspeksi yang ketat untuk memverifikasi lapisan tekan permukaan setelah peening.

Standar Pengadaan dan Pengendalian Mutu

Integritas material dimulai dengan protokol pengadaan yang ketat. Mengevaluasi pemasok material dan memverifikasi riwayat perlakuan termal memastikan kinerja paduan sesuai dengan desain. Tim pengadaan harus meminta laporan pengujian pabrik yang tepat (MTR) untuk memverifikasi sifat kimia dan mekanik. Jangan menerima sertifikasi generik; meminta banyak data spesifik.

Sangat penting untuk memverifikasi proses menghilangkan stres, yang ditunjukkan dengan sebutan seperti -Tx51 (peregangan) atau -Tx52 (kompresi). Kepatuhan yang ketat terhadap Spesifikasi Material Aerospace (AMS) atau standar ASTM menjamin aluminium memenuhi tuntutan ketat pada aplikasi tekanan tinggi. Audit rutin terhadap rantai pasokan Anda akan mencegah bahan di bawah standar memasuki lini produksi Anda.

Kesimpulan

1. Audit spesifikasi material Anda saat ini untuk memastikan temper -T6 hanya digunakan di lingkungan yang benar-benar terisolasi dari elemen korosif dan tegangan tarik.

2. Perbarui pedoman pengadaan Anda untuk mewajibkan suhu yang berlebihan (-T73 atau -T74) untuk semua komponen struktural penahan beban yang terpapar pada lingkungan sekitar atau lingkungan yang keras.

3. Terapkan analisis aliran butir wajib selama tahap desain untuk menjamin beban operasional tidak pernah sejajar dengan arah melintang pendek.

4. Tetapkan protokol perawatan permukaan yang ketat, yang mencakup shot peening dan pelapis pelindung, untuk semua suku cadang yang beroperasi di lingkungan laut atau lingkungan dengan kandungan klorida tinggi.

Pertanyaan Umum

T: Mengapa aluminium 7075-T6 sangat rentan terhadap retak korosi akibat tegangan?

J: Kondisi puncak usia -T6 menciptakan jaringan presipitat anodik yang berkesinambungan di sepanjang batas butir. Ketika terkena tegangan tarik dan lingkungan korosif, batas-batas ini mengalami korosi galvanik lokal yang cepat, sehingga retakan dapat menyebar dengan mudah melalui material.

T: Apa perbedaan antara temper -T6 dan -T73 pada aluminium seri 7000?

J: Temperatur -T6 memberikan kekuatan maksimum tetapi kerentanan SCC tinggi. Temperatur -T73 sudah terlalu tua, artinya temper tersebut memerlukan perlakuan panas yang lebih lama untuk membuat endapan batas butir menjadi kasar. Hal ini memutus jalur korosi yang terus menerus, sehingga meningkatkan ketahanan SCC secara signifikan dengan mengorbankan pengurangan kekuatan sebesar 10-15%.

T: Bagaimana arah butiran mempengaruhi SCC pada paduan aluminium?

A: Aluminium tempa memiliki butiran terarah. Arah short transversal (ST) merupakan arah yang paling lemah dan rentan terhadap SCC. Tegangan tarik yang diterapkan pada bidang ST dengan mudah memisahkan batas butir yang memanjang, menyebabkan keruntuhan yang cepat.

T: Dapatkah anodisasi mencegah retak korosi tegangan pada aluminium 7xxx?

J: Anodisasi membantu dengan menciptakan lapisan oksida pelindung tebal yang mengisolasi logam dari elektrolit korosif. Namun, jika lapisan anodisasi tergores atau rusak, lubang lokal masih dapat terjadi, artinya lapisan tersebut harus dikombinasikan dengan pemilihan temper yang tepat untuk perlindungan penuh.

T: Lingkungan apa yang memicu SCC dalam ekstrusi aluminium berkekuatan tinggi?

J: Lingkungan yang mengandung uap air, klorida (seperti atmosfer laut atau garam jalan raya), larutan asam, atau basa bertindak sebagai elektrolit. Bahkan kelembapan tinggi yang dikombinasikan dengan suhu tinggi dapat memicu pelarutan anodik dan penggetasan hidrogen pada ekstrusi yang rentan.

T: Bagaimana Anda menguji ketahanan SCC pada aluminium seri 7000?

J: Pengujian biasanya melibatkan ASTM G47 atau standar serupa, di mana sampel yang diberi tegangan (sering kali dalam arah melintang pendek) direndam secara bergantian dalam larutan natrium klorida 3,5% selama jangka waktu tertentu (misalnya, 20-30 hari) untuk memeriksa permulaan keretakan.

T: Bagaimana suhu mempengaruhi laju retak korosi tegangan pada paduan 7xxx?

J: Peningkatan suhu mempercepat reaksi korosi kimia di permukaan dan difusi hidrogen ke dalam kisi logam. Akselerasi termodinamika ini secara drastis mengurangi waktu kegagalan komponen yang beroperasi di bawah tekanan.
