Por que a extrusão de alumínio da série 7000 é mais difícil do que a série 6000?

O impulso da engenharia para componentes mais leves e mais fortes frequentemente leva as equipes de projeto a especificar ligas de qualidade aeroespacial, mas a seleção de materiais no papel muitas vezes entra em conflito com as realidades de fabricação na prensa de extrusão. Especificando O alumínio da série 7000 em relação ao padrão da indústria da série 6000 introduz gargalos de produção significativos, incluindo velocidades de extrusão reduzidas, desgaste acelerado de ferramentas e tratamentos térmicos complexos que impactam diretamente os prazos de entrega e os custos unitários. Para tomar decisões de materiais viáveis ​​e econômicas, as equipes de engenharia e compras devem compreender os fatores metalúrgicos e mecânicos específicos que tornam extrusão de alumínio de alta resistência fundamentalmente mais difícil e avaliar se os ganhos de desempenho justificam as compensações de fabricação.

• Os elementos de liga determinam o fluxo: A adição de zinco no alumínio da série 7000 aumenta drasticamente a tensão de fluxo do material, exigindo pressões de prensa significativamente mais altas e resultando em taxas de extrusão muito mais lentas em comparação com a mistura de magnésio e silício da série 6000.

• Complexidade do processamento térmico: as ligas da série 7000 são altamente sensíveis à têmpera e exigem processos precisos de envelhecimento artificial em vários estágios para atingir a resistência máxima, aumentando o risco de distorção e estendendo os prazos de produção.

• Limitações do perfil: Devido ao alto atrito e resistência durante a extrusão, as ligas da série 7000 são geralmente restritas a perfis mais simples e de paredes mais espessas (como uma haste de alumínio 7075 padrão ou uma barra estrutural pesada) em vez das formas intrincadas e de paredes finas facilmente alcançadas com a série 6000.

• Fatores de custo de produção: A combinação de rendimento mais lento, taxas de refugo mais altas e desgaste acelerado da matriz torna a extrusão da série 7000 exponencialmente mais cara, exigindo justificativa rigorosa com base nos requisitos estruturais do uso final.

A Fundação Metalúrgica: Por que a composição da liga impulsiona a extrusabilidade

Série 6000: O padrão de extrusão

A série 6000 conta com uma composição precisa de magnésio e silício. Esta mistura específica proporciona alta ductilidade e baixa tensão de fluxo em temperaturas de extrusão padrão. Quando aquecido no forno de tarugo, o metal amolece de forma previsível. Ele flui suavemente através de aberturas complexas da matriz sem exigir pressão hidráulica extrema. Esse comportamento previsível torna a série 6000 a escolha dominante para aplicações comerciais na construção e na fabricação.

Os operadores preferem essas ligas por sua excelente conformabilidade na prensa. Você pode empurrá-los através de matrizes complexas para criar cavidades, paredes finas e formas com múltiplas cavidades com o mínimo de desperdício. Os precipitados de silicieto de magnésio permitem que o material alcance boa resistência estrutural pós-extrusão sem lutar contra a prensa durante o processo de formação propriamente dito. Este equilíbrio entre trabalhabilidade e resistência final mantém as linhas de produção em movimento de forma rápida e eficiente.

Ligas arquitetônicas padrão como 6063 ou classes estruturais como 6061 perdoam pequenas flutuações de temperatura. Se a temperatura do tarugo cair ligeiramente, a prensa geralmente consegue empurrá-lo. O metal preenche os rolamentos da matriz uniformemente, resultando em perfis retos que requerem alongamento mínimo. Essa ampla janela de processamento mantém as taxas de refugo baixas e a produção alta.

Alumínio Série 7000: Alta Resistência, Alta Resistência

O zinco serve como elemento de liga primário na série 7000. Elementos secundários como magnésio e cobre reforçam ainda mais a estrutura do grão. Esta combinação cria uma matriz densa e altamente ligada, projetada para máximo desempenho mecânico. Contudo, esta mesma matriz resiste fortemente à deformação plástica. O tarugo permanece inerentemente rígido mesmo quando aquecido a temperaturas ideais de extrusão.

Esses elementos de liga aumentam drasticamente a tensão de fluxo em alta temperatura. O metal simplesmente não quer passar pela matriz. Forçar este material rígido através de uma ferramenta de aço requer uma força imensa. A densa estrutura atômica combate o processo de extrusão a cada milímetro de percurso. Essa resistência metalúrgica fundamental constitui a causa raiz de todos os desafios subsequentes de fabricação no chão de fábrica.

Quando você aquece um tarugo 7075, ele não atinge o mesmo estado plástico que um tarugo 6061. O zinco e o cobre bloqueiam os limites dos grãos. Você tem que empurrar com mais força, o que gera mais atrito interno. Esse atrito limita a rapidez com que você pode executar o aríete. Se você ignorar essas realidades metalúrgicas, quebrará matrizes e descartará séries inteiras de produção.

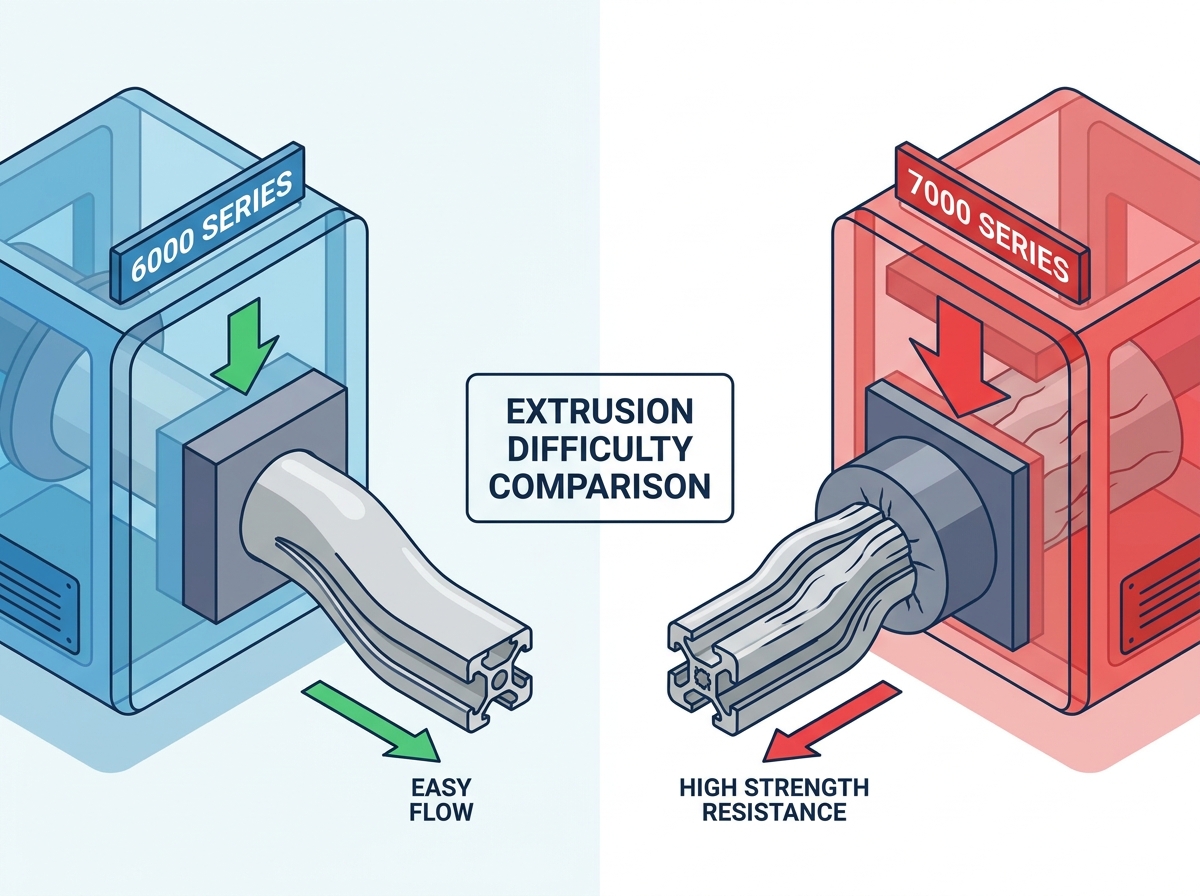

A Física da Extrusão de Alumínio de Alta Resistência

Tensão de fluxo e requisitos de capacidade de prensagem

Empurrar tarugos altamente ligados através de uma matriz requer uma enorme força hidráulica. Uma prensa padrão da série 6000 pode operar confortavelmente com 2.000 toneladas de pressão. A extrusão do mesmo perfil em uma liga da série 7000 geralmente exige 3.000 toneladas ou mais. Muitas instalações de extrusão padrão simplesmente não possuem capacidade de prensa para lidar com esses materiais de nível aeroespacial. O equipamento trava ou os sistemas hidráulicos falham sob a carga necessária.

Existe uma correlação direta entre o limite de escoamento da liga e a taxa máxima de extrusão. Velocidades para extrusão de alumínio de alta resistência cai até 90% em comparação com ligas padrão. A prensa deve mover-se lentamente para superar a tensão extrema do fluxo. Empurrar o aríete muito rápido excede os limites hidráulicos da máquina. Esta restrição física limita severamente a produção diária e aumenta os custos por hora-máquina.

Os operadores devem monitorar cuidadosamente a pressão de ruptura. Quando o aríete entra em contato pela primeira vez com o tarugo, a pressão aumenta. Com a série 7000, esse pico pode facilmente exceder os limites de segurança das impressoras mais antigas. As instalações muitas vezes precisam cortar os tarugos mais curtos para reduzir a área de superfície de atrito inicial dentro do contêiner. Tarugos mais curtos significam mais tempo de ciclo morto e menores taxas gerais de recuperação.

Limites de fricção, geração de calor e velocidade de extrusão

A resistência do material e a velocidade de extrusão compartilham uma relação inversa. Ligas mais fortes geram significativamente mais atrito contra as superfícies de apoio da matriz. Este atrito intenso cria calor localizado excessivo no ponto de saída. Se o operador da prensa empurrar o material muito rápido, a temperatura aumenta rapidamente. Este pico térmico empurra a liga além de sua temperatura solidus.

Exceder esse limite de temperatura causa rasgos catastróficos na superfície. O metal literalmente se rasga ao sair da matriz, deixando um acabamento áspero e irregular. O alto atrito também corre o risco de degradação metalúrgica severa. A estrutura do grão pode recristalizar de forma desigual, destruindo as propriedades mecânicas pretendidas. Os operadores devem operar a prensa lentamente para gerenciar essa geração de calor por atrito.

Para controlar esse calor, as instalações empregam diversas táticas no chão:

1. Diminuir a temperatura inicial do tarugo para permitir o acúmulo de calor por fricção durante o empurrão.

2. Usando sistemas de resfriamento de matriz com nitrogênio líquido para extrair calor diretamente da ferramenta.

3. Reduzindo a velocidade do êmbolo para uma fração dos parâmetros operacionais padrão.

4. Aplicação de lubrificantes especializados para alta temperatura no bloco falso e na face da matriz.

Desgaste acelerado da matriz e degradação de ferramentas

O alumínio altamente ligado se comporta de forma abrasiva contra matrizes de extrusão de aço H13. A densa concentração de zinco, cobre e magnésio desgasta as superfícies de apoio da matriz. Esta abrasão constante altera a geometria da matriz muito mais rapidamente do que as ligas padrão. As tolerâncias começam a variar à medida que a abertura da matriz se alarga gradualmente. Manter a precisão dimensional torna-se uma batalha constante para a equipe de controle de qualidade.

As instalações devem substituir ou reparar matrizes com frequência ao utilizar esses materiais. Uma série 6000 de modelagem de matrizes pode durar dezenas de execuções de produção antes de precisar de correção. O mesmo perfil de matriz da série 7000 pode exigir manutenção após apenas alguns toques. Esta rápida degradação das ferramentas interrompe a continuidade da produção. Ela força desligamentos frequentes da prensa para trocas e ajustes de matrizes.

Os corretores de matrizes passam horas polindo e nitretando ferramentas usadas em classes aeroespaciais. A camada nitretada desaparece rapidamente sob extrema pressão e fricção. Depois que a camada endurecida desaparece, o aço subjacente é eliminado rapidamente. Você precisa construir várias matrizes de backup para pedidos grandes apenas para manter a impressora funcionando enquanto as ferramentas gastas voltam à oficina para reparos.

A complexidade do gerenciamento térmico e do revenido

Riscos de sensibilidade e distorção de extinção

A sensibilidade de têmpera define a rapidez com que uma liga deve esfriar para reter suas propriedades mecânicas. A série 7000 é notoriamente sensível à têmpera. O material deve cair da temperatura de extrusão para a temperatura ambiente quase instantaneamente. Este resfriamento rápido retém os elementos de liga em uma solução sólida. Deixar de resfriar o perfil rápido o suficiente resulta em uma enorme perda de resistência final.

O resfriamento rápido de um perfil de metal quente apresenta graves riscos de distorção. Jatear a extrusão com água em alta pressão na saída da prensa causa choque térmico agressivo. O material se deforma, torce e se curva violentamente na mesa de desvio. Gerenciar essa distorção requer alongamento pesado e endireitamento mecânico a jusante. Estas tensões internas residuais complicam as operações de usinagem subsequentes.

Os operadores usam técnicas específicas de extinção para gerenciar isso:

• Caixas de pulverização de água de alto volume posicionadas imediatamente após a saída da matriz.

• Tanques de imersão para perfis sólidos pesados ​​que requerem extração massiva de calor.

• Têmpera com ar forçado combinada com névoa de água para perfis propensos a empenamentos severos.

• Tensão controlada no extrator para manter o perfil o mais reto possível durante a têmpera.

Processos de envelhecimento artificial em vários estágios

O revenido de ligas padrão geralmente envolve um ciclo de envelhecimento T6 simples. Você coloca o metal no forno a uma temperatura definida por algumas horas. A série 7000 requer um endurecimento por precipitação complexo e em várias etapas. Alcançar têmperas como T73 para resistência à fissuração por corrosão sob tensão envolve ciclagem térmica precisa. O material deve aquecer, embeber, esfriar e reaquecer sob controles rígidos.

Esses processos de envelhecimento em vários estágios consomem enormes quantidades de tempo e energia. A ciclagem do material dentro e fora de fornos antigos estende o cronograma de produção em dias. Um ligeiro desvio na temperatura do forno pode estragar todo o lote. Esta complexidade térmica exige controle metalúrgico avançado e capacidade dedicada do forno.

Se a temperatura do forno variar até cinco graus durante um ciclo T73, o material poderá falhar nos testes de condutividade. A falha na condutividade significa que a liga permanece suscetível à corrosão sob tensão. Você então terá que descartar o lote ou tentar um processo de retemperamento caro. A margem de erro é praticamente inexistente em comparação com o envelhecimento 6061.

Compensações de fabricação e limitações de perfil

Formabilidade e complexidade transversal

A baixa ductilidade estabelece limites rígidos de projeto para extrusões da série 7000. Paredes finas, cavidades intrincadas e dissipadores de calor complexos são altamente propensos a falhas. O material simplesmente não consegue fluir nos cantos apertados da matriz sem rasgar. A tentativa de extrusão de características delicadas geralmente resulta em matrizes quebradas ou sucata de metal. Os projetistas devem abandonar seções transversais complexas ao especificar essas ligas.

As formas viáveis ​​permanecem restritas a geometrias robustas e pesadas. Vigas estruturais sólidas, ângulos grossos e canais pesados ​​funcionam bem. Um básico A haste de alumínio 7075 destinada à usinagem secundária representa um perfil típico de sucesso. Esses formatos simples minimizam o atrito da matriz e permitem que o material rígido flua uniformemente através da ferramenta.

Quando os engenheiros insistem em perfis ocos da série 7000, eles forçam o uso de matrizes de vigia. As matrizes de vigia exigem que o metal se separe e solde novamente dentro da ferramenta. Ligas de alta resistência resistem a esta soldagem em estado sólido. As soldas de costura resultantes são frequentemente fracas e propensas a falhas sob carga. Aconselhamos fortemente contra cavidades nestas classes.

Usinabilidade e desgaste de ferramentas pós-extrusão

A usinabilidade difere significativamente entre as duas famílias de ligas. A série 6000 é pegajosa e pode entupir as ferramentas de corte se não for manejada adequadamente. A série 7000 comporta-se como uma liga de usinagem mais livre devido à sua menor ductilidade. Produz cavacos limpos e de fácil manuseio durante fresamento e torneamento. Essa formação de cavacos torna o escoamento de cavacos altamente eficiente em centros CNC.

No entanto, a elevada dureza mecânica torna-o significativamente mais abrasivo em ferramentas de corte CNC. As fresas de topo de metal duro ficam cegas muito mais rápido ao cortar classes aeroespaciais. As oficinas mecânicas devem ajustar os avanços e as velocidades para compensar essa dureza. A frequência de substituição de ferramentas aumenta, acrescentando complexidade à fase de fabricação pós-extrusão.

Compatibilidade com acabamento superficial e anodização

Os resultados estéticos variam muito com base na composição da liga. A série 6000 produz um acabamento arquitetônico brilhante e superior. Anodiza lindamente, aceitando corantes transparentes e coloridos com excelente uniformidade. Isto o torna ideal para produtos de consumo visíveis e fachadas de edifícios. A superfície permanece lisa e visualmente consistente após o ataque químico.

A série 7000 apresenta frequentemente uma aparência pós-anodização mais escura e menos uniforme. O alto teor de zinco e cobre interfere na formação da camada anódica. O acabamento resultante pode parecer manchado, acinzentado ou estruturalmente inconsistente. Você raramente deve especificar essas ligas de alta resistência para aplicações puramente cosméticas.

Se você precisar anodizar o 7075 para proteção contra corrosão, opte pela anodização de revestimento duro (Tipo III). Hardcoat fornece uma camada de óxido espessa e durável que mascara algumas das inconsistências visuais. Não espere cores brilhantes e decorativas. O conteúdo de cobre transformará o anodizado transparente em amarelo turvo ou cinza escuro.

Avaliando despesas de produção e prazos de entrega

Custos de materiais versus custos de processamento

Os custos do tarugo bruto representam apenas uma fração da equação de produção. O verdadeiro desafio reside no aumento exponencial das necessidades de horas-máquina. Velocidades de extrusão lentas significam que a prensa ocupa capacidade por períodos muito mais longos. Um trabalho que exige um turno usando ligas padrão pode levar cinco turnos usando classes de alta resistência. Esse rendimento lento determina a programação da produção e aumenta a alocação de custos indiretos.

Os fabricantes devem alocar equipamentos especializados e pessoal altamente treinado para essas operações. O tempo prolongado na impressora impacta diretamente a capacidade das instalações. Os prazos de entrega aumentam à medida que esses trabalhos lentos ocupam máquinas críticas. As equipes de engenharia devem levar em conta essas janelas estendidas de fabricação ao planejar os cronogramas do projeto.

Taxas de sucata, reciclabilidade e classificação de ligas

Defeitos superficiais, rasgos e dimensões fora de tolerância ocorrem com mais frequência em ligas rígidas. Esses problemas levam a um menor rendimento geral por tarugo. A probabilidade de descartar uma execução aumenta devido à estreita janela de processamento. As altas taxas de refugo forçam os fabricantes a encomendar matéria-prima extra para garantir as quantidades de entrega final.

A reciclagem apresenta um desafio significativo para a economia circular. A presença de zinco exige uma classificação precisa da liga. As instalações costumam usar tecnologia de classificação por analisador XRF para separar fluxos de sucata. Sucata de alta resistência pode facilmente contaminar fluxos de sucata padrão e altamente recicláveis ​​da série 6000. A mistura dessas ligas arruína a composição química dos lotes reciclados subsequentes.

O chão de fábrica deve manter protocolos rígidos de segregação. As caixas com 7.075 caixas de entrega não podem ficar perto de 6.061 caixas. Se uma única peça de sucata pesada em zinco chegar a um forno de refusão da série 6000, todo o fundido será rebaixado. Esse rigoroso manuseio de materiais agrega complexidade trabalhista e logística à operação.

Cadeia de suprimentos e riscos de terceirização

A disponibilidade limitada de instalações de extrusão capazes cria gargalos na cadeia de abastecimento. Nem toda extrusora possui a tonelagem pesada de prensagem ou os sistemas avançados de têmpera necessários. Encontrar um parceiro de fabricação qualificado exige tempo e esforço. Esta base limitada de fornecedores restringe a flexibilidade de fornecimento e concentra o risco.

Estas instalações especializadas exigem frequentemente quantidades mínimas de encomenda mais elevadas. Eles precisam de grandes tiragens para justificar a configuração complexa e os testes de matriz. Os prazos de entrega aumentam naturalmente quando se depende de um pequeno grupo de fornecedores capazes. As equipes de compras devem garantir os slots de produção com meses de antecedência para garantir a disponibilidade do material.

Estrutura de decisão: quando especificar o alumínio da série 7000

Critérios de sucesso para aplicações estruturais aeroespaciais, de defesa e automotivas

Você deve identificar casos de uso não negociáveis ​​para ligas de alta resistência. Aplicações que exigem resistências à tração superiores a 70 ksi exigem esses materiais. Longarinas aeroespaciais, material bélico de defesa e estruturas críticas de suporte de carga se enquadram nesse perfil. Estas aplicações priorizam a resistência absoluta e a redução de peso acima de todos os desafios de fabricação.

Compare os perfis de aplicativos cuidadosamente antes de especificar. Use a série 6000 para painéis de carroceria de veículos onde a conformabilidade e o acabamento superficial são fundamentais. Reserve a série 7000 para membros estruturais de segurança, como zonas de deformação automotiva. Essas zonas críticas de segurança dependem da absorção de energia específica e do limite de escoamento que somente o alumínio altamente ligado fornece.

Ao avaliar a necessidade de notas aeroespaciais, faça estas perguntas:

1. O componente suporta cargas estruturais primárias que excedem o limite de escoamento de 6061-T6?

2. A redução de peso é uma exigência absoluta para a viabilidade do produto?

3. O projeto pode acomodar geometrias simples e de paredes espessas?

4. O orçamento do projeto suporta horas de máquina estendidas e maiores quantidades de sucata?

Alternativas e estratégias de mitigação

Avalie alternativas antes de se comprometer com uma extrusão difícil. Você pode modificar o design para usar um perfil mais espesso da série 6000? Adicionar espessura de parede geralmente atinge a rigidez necessária e reduz drasticamente a complexidade de fabricação. Essa abordagem mantém a produção rápida e previsível.

Considere abordagens de fabricação híbrida para peças complexas. Extrude primeiro uma barra pesada padrão ou uma haste sólida. Confie na usinagem CNC de alta velocidade para obter a geometria final complexa. A remoção de metal de um tarugo sólido geralmente é mais rápida e confiável do que tentar uma extrusão personalizada de alta resistência. Esta estratégia ignora totalmente as limitações do perfil.

Muitos empreiteiros de defesa compram barras retangulares padrão 7075 e usinam 80% do material. Embora o desperdício de material pareça alto, o processo de usinagem é previsível. A tentativa de extrusão da mesma forma complexa no 7075 resultaria em testes intermináveis ​​de matrizes e prazos de entrega inaceitáveis.

Conclusão

A extrusão de ligas aeroespaciais de alta resistência apresenta desafios fundamentais de fabricação. A resistência metalúrgica ao fluxo, os severos requisitos de processamento térmico e as altas taxas de atrito ditam a realidade da produção. Você deve navegar por essas restrições físicas para obter esses materiais com êxito.

• Padrão para ligas da série 6000 para aplicações estruturais e arquitetônicas que exigem perfis complexos e bom acabamento superficial.

• Reserve a série 7000 estritamente para aplicações onde as relações peso/resistência permanecem críticas e as restrições de prazo de entrega são flexíveis.

• Consulte seu parceiro de fabricação de extrusão durante a fase inicial de CAD para verificar a viabilidade do perfil.

• Execute simulações de extrusão para prever o fluxo do metal e identificar possíveis riscos de rasgo antes de cortar matrizes de aço.

• Avalie estratégias de fabricação híbrida, combinando extrusões sólidas simples com usinagem CNC secundária para geometrias complexas.

Perguntas frequentes

P: Por que a velocidade de extrusão é mais lenta para o alumínio da série 7000?

R: O alto teor de zinco aumenta drasticamente a tensão de fluxo do material. Isto cria um atrito imenso e gera calor excessivo na interface da matriz. Empurrar a prensa muito rápido faz com que o metal exceda sua temperatura solidus, resultando em graves rasgos na superfície. Os operadores devem operar a prensa lentamente para controlar esse calor.

P: Você pode extrudar formas ocas e complexas com alumínio da série 7000?

R: A extrusão de formas complexas ou ocas é altamente difícil e muitas vezes impossível. O material não possui a ductilidade necessária para fluir em cantos apertados ou em torno de mandris de matrizes intrincados. Estas ligas são geralmente limitadas a perfis sólidos e de paredes espessas, como barras pesadas ou vigas estruturais simples.

P: Por que as matrizes de extrusão se desgastam mais rapidamente com ligas de classe aeroespacial?

R: O alumínio de alta liga contém densas concentrações de zinco, cobre e magnésio. Esta composição atua abrasivamente contra matrizes de aço H13. O atrito constante desgasta as superfícies de apoio da matriz, ampliando a abertura e fazendo com que as tolerâncias dimensionais se desloquem rapidamente durante a produção.

P: O que torna o tratamento térmico da série 7000 tão complicado?

R: Essas ligas são altamente sensíveis à têmpera e requerem resfriamento rápido e imediato na saída da prensa para reter a resistência. Este resfriamento rápido causa distorção severa. Além disso, atingir têmperas específicas requer processos complexos de envelhecimento artificial em vários estágios, envolvendo ciclos precisos de aquecimento, imersão e resfriamento em fornos especializados.

P: O alumínio da série 7000 anodiza bem?

R: Não, geralmente não anodiza bem para fins cosméticos. O alto teor de zinco e cobre interfere na formação da camada anódica. O acabamento superficial resultante geralmente parece mais escuro, manchado ou estruturalmente inconsistente em comparação com o acabamento brilhante e uniforme facilmente obtido com as ligas da série 6000.
