Visualizações: 0 Autor: Editor do site Horário de publicação: 11/05/2026 Origem: Site
Avaliar como extrudar perfis de alumínio requer olhar além das definições básicas de fabricação. Você deve se concentrar intensamente no controle de processos, na viabilidade do projeto e nas capacidades dos parceiros. Os riscos para acertar isso são incrivelmente altos. Gestores de compras, designers de produtos e engenheiros muitas vezes lutam para mitigar os riscos da cadeia de abastecimento. Compreender a física da extrusão – como limites de temperatura, tonelagem de prensagem e protocolos de têmpera – permanece absolutamente crítico. Se você ignorar essas variáveis, estará provocando atrasos no projeto e falhas estruturais. Este guia detalha os processos industriais complexos que você precisa dominar. Exploramos regras essenciais de design para fabricação (DFM) e critérios de avaliação rigorosos. Você aprenderá como obter com confiança fontes de alta qualidade perfis de extrusão de alumínio para suas aplicações comerciais ou estruturais.
O controle do processo determina o rendimento: O gerenciamento preciso da temperatura (400–500°C para tarugos) e a têmpera imediata não são negociáveis para alcançar a estabilidade dimensional e evitar a distorção do perfil.
Design para capacidade de fabricação: A dificuldade de ferramental e os custos de produção aumentam rapidamente com formas ocas complexas e espessuras de parede irregulares. Manter uma proporção de espessura de parede adjacente abaixo de 2:1 evita riscos na superfície e falhas estruturais.
Direcionamento de liga e têmpera: Mais de 75% dos perfis comerciais usam ligas da série 6000; selecionar a classe correta (por exemplo, 6063 para qualidade de acabamento versus 6061 para limite de escoamento) e revenido (T4 versus T6) determina o desempenho mecânico final.
Avaliando a adequação do fabricante: A seleção do parceiro deve alinhar a capacidade da prensa (tonelagem e tamanho do círculo circunscrito) com as dimensões específicas do seu perfil, juntamente com o controle de qualidade verificado para ferramentas e pós-processamento.
Engenheiros e compradores avaliam constantemente os métodos de fabricação de componentes metálicos. A usinagem tradicional remove material de um bloco sólido. Este processo subtrativo cria desperdício excessivo de material e aumenta os custos das peças. Alternativamente, a fundição sob pressão derrama metal fundido em um molde. A fundição é rápida, mas muitas vezes não possui a densidade estrutural necessária para aplicações de alto estresse devido à porosidade interna.
A extrusão resolve esses problemas fundamentais de fabricação. Permite a criação de secções transversais complexas e contínuas. Você pode produzir facilmente formatos como ranhuras em T, estruturas estruturais reforçadas ou componentes de gerenciamento térmico. Na verdade, ao projetar sistemas avançados de refrigeração eletrônica, perfis de alumínio extrudado geralmente servem como dissipadores de calor altamente eficientes. A extrusão também requer custos iniciais de ferramentas relativamente baixos em comparação com a moldagem por injeção ou fundição sob pressão. Muitas vezes você pode encomendar uma matriz personalizada por uma fração do preço de um molde de injeção de plástico.
Ao revisar seu projeto, avalie suas principais necessidades mecânicas. Sua montagem exige modularidade? A extrusão permite fácil união mecânica usando parafusos e porcas em T sem soldagem destrutiva. Você precisa de altas relações resistência/peso? O alumínio oferece resistência excepcional enquanto permanece leve. Você precisa de resistência superior à corrosão? A camada de óxido natural de alumínio protege o material em ambientes agressivos.
Embora o custo por metro do alumínio seja baixo, alcançar um forte retorno do investimento depende de uma engenharia inteligente. Você deve minimizar a complexidade do dado. Você também deve otimizar seu projeto para corresponder às capacidades específicas de tonelagem da prensa do fabricante.
Método de fabricação |
Custo inicial de ferramentas |
Desperdício de Materiais |
Integridade Estrutural |
Melhor caso de uso de aplicativo |
|---|---|---|---|---|
Extrusão de alumínio |
Baixo ($ 500 - $ 5.000) |
Mínimo (altamente eficiente) |
Excelente (estrutura de grão densa) |
Seções transversais contínuas, molduras, peças modulares |
Usinagem CNC |
Nenhum (somente programação) |
Alto (processo subtrativo) |
Excelente (mantém a resistência do tarugo) |
Geometrias 3D altamente complexas e de baixo volume |
Fundição sob pressão |
Muito alto ($ 10.000 +) |
Mínimo (moldagem em formato de rede) |
Moderado (Propenso a vazios internos) |
Carcaças não lineares complexas e de alto volume |
Compreender a realidade do chão de fábrica ajuda os compradores a auditar os procedimentos operacionais padrão (SOPs) do fabricante. Você deve identificar exatamente onde cortar cantos causa defeitos. O mau controle do processo leva diretamente a peças deformadas ou fracas.
Antes de empurrar qualquer metal, os técnicos devem preparar o equipamento. As fábricas usam matrizes usinadas em aço para ferramentas H13 endurecido. Os operadores devem pré-aquecer essas matrizes a 450–500°C. O pré-aquecimento garante um fluxo uniforme do metal e prolonga significativamente a vida útil da ferramenta. O choque térmico do aço frio em contato com o alumínio quente fraturará rapidamente a matriz.

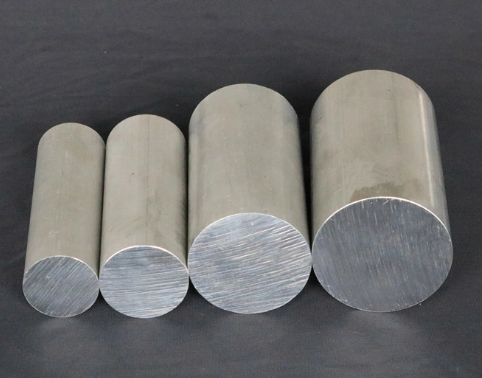

Em seguida, os operadores preparam a matéria-prima. Toras sólidas de alumínio, conhecidas como tarugos, sofrem aquecimento intensivo. Os fornos levam os tarugos a uma janela altamente específica de 400–500°C.
Fator de Risco: O controle da temperatura é absoluto. Se o tarugo estiver subaquecido, ele se recusará a fluir. O pico de pressão resultante danifica ou destrói a matriz. Se o tarugo estiver superaquecido, o metal ficará muito fluido. Isto destrói a integridade estrutural e as propriedades metalúrgicas da forma final.
Uma vez aquecido, o tarugo segue para a prensa de extrusão. As prensas hidráulicas aplicam uma força imensa, normalmente entre 100 e 15.000 toneladas de pressão. Essa grande tonelagem força o alumínio amolecido através da abertura da matriz personalizada.
A física interna muda dependendo da forma. Para formas sólidas, o metal flui diretamente. Para perfis ocos, a dinâmica do fluxo torna-se altamente complexa. O metal se divide fisicamente dentro de uma matriz de vigia de várias partes. Ele flui em torno de um mandril central e depois é soldado por fricção novamente sob imensa pressão antes de sair.
Fator de risco: A pressão hidráulica inadequada destrói formas ocas. O projeto incorreto da matriz também causa falha aqui. Ambos os problemas levam a cordões de solda fracos escondidos dentro do tubo oco. Essas costuras irão rachar sob carga mecânica.
O material sai da prensa como uma forma contínua e incandescente. Requer intervenção imediata para bloquear suas propriedades mecânicas.
Têmpera Imediata: À medida que o perfil emerge, os operadores o resfriam rapidamente. As fábricas usam enormes banhos de água, sprays de água ou ventiladores de ar de alta velocidade. Esta rápida queda de temperatura bloqueia a estrutura metalúrgica interna.
Alívio de tensão: Os perfis deformam e torcem naturalmente durante a fase de resfriamento. Os técnicos transferem os comprimentos para uma maca mecânica. As garras da pinça agarram ambas as extremidades e puxam o material perfeitamente reto. Esta ação elimina permanentemente o estresse mecânico interno.
Cisalhamento de precisão: Finalmente, as serras circulares cortam os perfis contínuos em comprimentos padronizados. As fábricas normalmente enviam extrusões em comprimentos de 8 a 21 pés para transporte ou fabricação adicional.
Os engenheiros devem aderir a restrições geométricas específicas. Você não pode simplesmente desenhar uma forma e esperar que uma fábrica a extrude perfeitamente. As boas práticas de DFM garantem que as fábricas possam fabricar suas peças de maneira confiável e econômica.
Complexidade de classificação de formas: as extrusoras classificam os perfis em categorias distintas. As formas sólidas são as mais fáceis de extrudar. Eles exigem matrizes de peça única e apresentam os menores custos de ferramentas. Formas semi-ocas e ocas requerem matrizes de vigia complexas e com várias peças. Perfis ocos, como tubos retangulares ou estruturas com vários vazios, aumentam drasticamente o atrito. Esse atrito requer maior tonelagem de prensa e velocidades de extrusão mais lentas, o que aumenta os custos unitários.
Regras de espessura de parede: Você deve evitar transições drásticas de espessura. Uma regra padrão de engenharia é manter as proporções de espessura da parede adjacente abaixo de 2:1. Durante a fase de têmpera, as seções grossas retêm o calor por mais tempo do que as seções finas. Transições espessas para finas causam resfriamento irregular. Este desequilíbrio térmico resulta em curvaturas visíveis na superfície, torções ou marcas proeminentes de afundamento.
Raios e Cantos: Cantos agudos internos ou externos atuam como pontos de fricção. Eles retardam o fluxo do metal e aumentam exponencialmente o desgaste da matriz. A aplicação de cantos arredondados generosos (raios) resolve esse problema. Os cantos arredondados suavizam o fluxo de material, reduzem riscos superficiais e melhoram a velocidade geral de produção.
Tamanho do Círculo Circunscrição (CC): A dificuldade do dado é amplamente determinada pelo Círculo Circunscrição. Este é o menor círculo que você pode desenhar e que envolve completamente a seção transversal do perfil. CCs maiores exigem impressoras massivas e especializadas. Projetar uma peça com um CC excessivamente grande limita severamente o seu conjunto de parceiros de fabricação capazes.
O processo de extrusão bruta é apenas a metade. Uma peça recentemente extrudada permanece macia e vulnerável. Os tratamentos térmicos e superficiais subsequentes definem completamente o desempenho final do componente.
A seleção da liga determina as capacidades básicas. Mais de 75% das aplicações comerciais de extrusão dependem de ligas de alumínio da série 6000. Essas ligas misturam alumínio, magnésio e silício para obter excelente extrusabilidade e resistência confiável.
6063: Este é o padrão indiscutível da indústria para estruturas arquitetônicas e modulares. Ele flui facilmente através de matrizes complexas. Também oferece acabamento superficial altamente responsivo, tornando-o perfeito para peças estéticas e decorativas.
6061: Os engenheiros escolhem o 6061 para aplicações estruturais pesadas. É significativamente mais difícil de extrusar, o que significa taxas de execução mais lentas. No entanto, oferece resistência à tração muito maior para aplicações de suporte de carga.
O alumínio bruto requer envelhecimento artificial para atingir a resistência máxima. As fábricas colocam perfis em enormes fornos envelhecidos. O calor acelera o processo de endurecimento por precipitação em nível microscópico.
Realidade da implementação: Considere uma peça de liga 6061. Em um estado de têmpera T4 naturalmente envelhecido, permanece um tanto flexível. Movê-lo para um estado T6 envelhecido artificialmente muda tudo. O forno coze o material, aumentando sua resistência à tração até 310 MPa. Esta etapa térmica permanece obrigatória para quaisquer componentes estruturais ou de suporte de carga.
O alumínio bruto oxida naturalmente quando exposto ao ar. Para evitar a degradação a longo prazo e melhorar a estética, os perfis passam por acabamento secundário.
Anodização: Um processo eletroquímico engrossa a camada protetora de óxido. Isso cria uma superfície dura e resistente a arranhões, ideal para ambientes agressivos.
Revestimento em Pó: As fábricas aplicam tinta em pó seco eletrostaticamente e depois curam sob calor. Isso fornece um acabamento durável e colorido.
Você também deve avaliar os requisitos de fabricação. As próximas etapas geralmente incluem usinagem CNC, perfuração e rosqueamento. Por exemplo, a usinagem de furos de acesso por porca em ranhuras em T requer equipamento especializado. Você deve avaliar essas etapas de fabricação como parte dos recursos de valor agregado do fabricante.
A seleção de um fornecedor exige superar as afirmações de marketing brilhantes. Você deve auditar rigorosamente sua capacidade técnica e transparência operacional.
Correspondência de capacidade de imprensa: Não solicite cotações de fornecedores aleatoriamente. Certifique-se de que a tonelagem máxima da prensa possa lidar com o tamanho CC específico do seu perfil. Se suas prensas forem muito pequenas, eles não conseguirão empurrar o material. Se as impressoras forem muito grandes, os custos de configuração arruinarão a economia da sua unidade.
Propriedade e manutenção da matriz: esclareça a propriedade antecipadamente em seu contrato. As matrizes personalizadas se desgastam após empurrar uma certa tonelagem de alumínio. Pergunte quem paga pelo dado substituto. Pergunte quem arca com os custos de manutenção e polimento de rotina da ferramenta.
Padrões de tolerância: verifique antecipadamente os recursos de tolerância. Determine se o fabricante segue as tolerâncias comerciais padrão. Se o seu projeto envolve automação avançada ou aeroespacial, pergunte se eles garantem tolerâncias de precisão. Lembre-se de que solicitar tolerâncias extremamente restritas aumenta significativamente as taxas de refugo e os custos de produção.
Acabamento interno versus acabamento terceirizado: procure fabricantes verticalmente integrados. Os fornecedores que lidam com extrusão, envelhecimento, anodização e usinagem CNC final sob o mesmo teto oferecem enormes vantagens. A fabricação de fonte única reduz drasticamente os prazos de entrega. Reduz os custos de logística de envio. Mais importante ainda, elimina disputas de responsabilidade entre diferentes fornecedores caso surjam defeitos.
A aquisição bem-sucedida de perfis extrudados exige o equilíbrio da ambição de design arrojado com restrições rígidas de fabricação física. Você deve ancorar seu processo de engenharia em princípios sólidos de DFM.
Primeiro, controle rigorosamente as proporções de espessura da parede para evitar distorções de resfriamento. Em segundo lugar, padronize seus projetos em torno de ligas comprovadas da série 6000 para garantir um desempenho mecânico confiável. Terceiro, sempre combine o círculo circunscrito do seu perfil com a tonelagem correta da prensa de fábrica. Isso reduz os graves riscos de falha de ferramentas e atrasos inesperados na produção.
Ao selecionar parceiros, olhe além do preço bruto. Priorize fornecedores que demonstrem comunicação transparente em relação aos seus pontos de verificação de controle de qualidade. Exija respostas claras sobre seus POPs de aquecimento, têmpera e envelhecimento artificial. A parceria com um fabricante que controla essas variáveis críticas garante a viabilidade comercial a longo prazo da sua cadeia de fornecimento.
R: Os MOQs variam muito de acordo com o fabricante e o tamanho específico da prensa necessário para sua peça. A produção comercial padrão normalmente exige um pedido mínimo de 500 a 1.000 lbs (225 a 450 kg) por formato. As extrusoras exigem esses mínimos para compensar o trabalho e o tempo significativos necessários para a configuração da matriz.
R: As ferramentas são extremamente econômicas, especialmente em comparação com a moldagem por injeção de plástico. Matrizes sólidas simples para peças pequenas podem custar de US$ 500 a US$ 1.000. Matrizes ocas complexas e com vários vazios necessárias para prensas grandes podem variar de US$ 2.000 a US$ 5.000 ou mais, dependendo de geometrias complexas.
R: A têmpera está relacionada ao tratamento térmico. T4 indica que o alumínio foi tratado termicamente em solução e envelhecido naturalmente à temperatura ambiente. Continua um tanto viável. T6 significa que o metal foi envelhecido artificialmente em forno de alta temperatura. O processo T6 maximiza o rendimento e a resistência à tração, tornando-o obrigatório para componentes estruturais.
R: Não. A física de extrusão impõe limites estritos. Formas com variações extremas de espessura de parede, canais profundos e estreitos ou círculos circunscritos excessivamente grandes irão falhar. Freqüentemente, eles quebram a matriz durante a extrusão ou deformam incontrolavelmente durante o rápido processo de têmpera em água. Um bom design requer espessura uniforme.
