Mengevaluasi cara mengekstrusi profil aluminium memerlukan melihat lebih jauh dari definisi dasar manufaktur. Anda harus fokus secara intens pada pengendalian proses, kelayakan desain, dan kemampuan mitra. Taruhan untuk melakukan hal ini dengan benar sangatlah tinggi. Manajer pengadaan, perancang produk, dan insinyur sering kali kesulitan memitigasi risiko rantai pasokan. Memahami fisika ekstrusi—seperti ambang batas suhu, tonase pengepresan, dan protokol pendinginan—masih sangat penting. Jika Anda mengabaikan variabel-variabel ini, Anda mengundang penundaan proyek dan kegagalan struktural. Panduan ini menguraikan proses industri kompleks yang perlu Anda kuasai. Kami mengeksplorasi aturan penting desain-untuk-manufaktur (DFM) dan kriteria evaluasi yang ketat. Anda akan belajar bagaimana mendapatkan sumber berkualitas tinggi dengan percaya diri profil ekstrusi aluminium untuk aplikasi komersial atau struktural Anda.
Kontrol Proses Mendikte Hasil: Manajemen suhu yang tepat (400–500°C untuk billet) dan quenching segera tidak dapat dinegosiasikan untuk mencapai stabilitas dimensi dan menghindari distorsi profil.
Desain untuk Kemampuan Manufaktur: Kesulitan perkakas dan biaya produksi meningkat dengan cepat dengan bentuk berongga yang rumit dan ketebalan dinding yang tidak rata. Mempertahankan rasio ketebalan dinding yang berdekatan di bawah 2:1 mencegah goresan permukaan dan kegagalan struktural.
Penargetan Paduan dan Temper: Lebih dari 75% profil komersial menggunakan paduan seri 6000; memilih grade yang tepat (misalnya, 6063 untuk kualitas akhir vs. 6061 untuk kekuatan luluh) dan temper (T4 vs. T6) menentukan kinerja mekanis akhir.
Mengevaluasi Kesesuaian Produsen: Pemilihan mitra harus menyelaraskan kapasitas mesin cetak (tonase dan ukuran lingkaran pembatas) dengan dimensi profil spesifik Anda, serta kontrol kualitas yang terverifikasi untuk perkakas dan pasca-pemrosesan.
Insinyur dan pembeli terus-menerus mengevaluasi metode pembuatan komponen logam. Pemesinan tradisional menghilangkan material dari balok padat. Proses subtraktif ini menghasilkan pemborosan material yang berlebihan dan meningkatkan biaya suku cadang. Alternatifnya, die casting menuangkan logam cair ke dalam cetakan. Pengecoran dilakukan dengan cepat tetapi seringkali kepadatan strukturalnya kurang diperlukan untuk aplikasi tegangan tinggi karena porositas internal.
Ekstrusi memecahkan masalah mendasar manufaktur ini. Hal ini memungkinkan terciptanya penampang yang kompleks dan berkesinambungan. Anda dapat dengan mudah membuat bentuk seperti slot-T, rangka struktural tugas berat, atau komponen manajemen termal. Faktanya, ketika merancang sistem pendingin elektronik canggih, profil aluminium ekstrusi sering kali berfungsi sebagai heatsink yang sangat efisien. Ekstrusi juga memerlukan biaya perkakas dimuka yang relatif rendah dibandingkan dengan cetakan injeksi atau die casting. Anda sering kali dapat memesan cetakan khusus dengan harga lebih murah dari harga cetakan injeksi plastik.
Saat meninjau proyek Anda, nilai kebutuhan mekanis inti Anda. Apakah perakitan Anda memerlukan modularitas? Ekstrusi memungkinkan penyambungan mekanis yang mudah menggunakan baut dan mur T tanpa pengelasan yang merusak. Apakah Anda memerlukan rasio kekuatan terhadap berat yang tinggi? Aluminium memberikan kekuatan luar biasa namun tetap ringan. Apakah Anda memerlukan ketahanan korosi yang unggul? Lapisan oksida alami aluminium melindungi material di lingkungan yang keras.
Meskipun biaya per kaki aluminium rendah, pencapaian laba atas investasi yang besar bergantung pada rekayasa yang cerdas. Anda harus meminimalkan kompleksitas cetakan. Anda juga harus mengoptimalkan desain Anda agar sesuai dengan kemampuan tonase pers spesifik pabrikan.
Metode Pembuatan |
Biaya Perkakas di Muka |
Limbah Bahan |
Integritas Struktural |
Kasus Penggunaan Aplikasi Terbaik |
|---|---|---|---|---|
Ekstrusi Aluminium |
Rendah ($500 - $5.000) |
Minimal (Sangat efisien) |
Luar biasa (Struktur butiran padat) |
Penampang melintang, pembingkaian, bagian modular yang berkelanjutan |
Pemesinan CNC |
Tidak ada (hanya Pemrograman) |
Tinggi (Proses Subtraktif) |
Luar biasa (Mempertahankan kekuatan billet) |
Geometri 3D bervolume rendah dan sangat rumit |
pengecoran mati |
Sangat Tinggi ($10.000+) |
Minimal (Cetakan bentuk jaring) |
Sedang (Rawan terhadap kekosongan internal) |
Perumahan non-linier yang kompleks dan bervolume tinggi |
Memahami realitas di pabrik membantu pembeli mengaudit prosedur operasi standar (SOP) pabrikan. Anda harus mengidentifikasi dengan tepat di mana jalan pintas menyebabkan cacat. Kontrol proses yang buruk menyebabkan bagian yang bengkok atau lemah.
Sebelum mendorong logam apa pun, teknisi harus menyiapkan peralatannya. Pabrik menggunakan cetakan yang dibuat dari baja perkakas H13 yang diperkeras. Operator harus memanaskan cetakan ini terlebih dahulu hingga 450–500°C. Pemanasan awal memastikan aliran logam merata dan memperpanjang umur alat secara signifikan. Kejutan termal dari baja dingin yang menyentuh aluminium panas akan dengan cepat mematahkan cetakan.

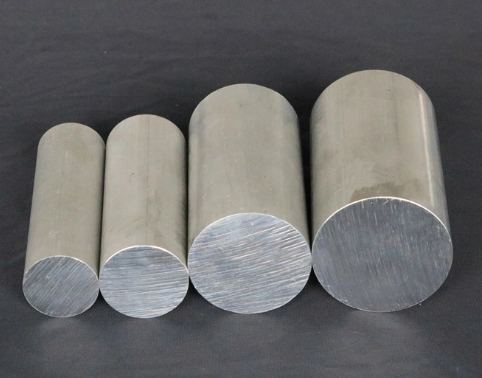

Selanjutnya operator menyiapkan bahan baku. Log aluminium padat, yang dikenal sebagai billet, mengalami pemanasan intensif. Tungku membawa billet ke jendela yang sangat spesifik yaitu 400–500°C.
Faktor Risiko: Pengendalian suhu bersifat mutlak. Jika billet terlalu panas, maka billet tidak akan mengalir. Lonjakan tekanan yang dihasilkan merusak atau menghancurkan cetakan. Jika billet terlalu panas, logam menjadi terlalu cair. Hal ini merusak integritas struktural dan sifat metalurgi dari bentuk akhir.
Setelah dipanaskan, billet dipindahkan ke mesin ekstrusi. Pengepres hidrolik memberikan gaya yang sangat besar, biasanya tekanan antara 100 dan 15.000 ton. Tonase yang besar ini memaksa aluminium yang melunak melalui bukaan cetakan khusus.
Fisika internal berubah tergantung pada bentuknya. Untuk bentuk padat, logam mengalir lurus. Untuk profil berongga, dinamika aliran menjadi sangat kompleks. Logam secara fisik terbelah di dalam cetakan jendela kapal multi-bagian. Ia mengalir di sekitar mandrel pusat dan kemudian dilas kembali di bawah tekanan yang sangat besar sebelum keluar.
Faktor Risiko: Tekanan hidrolik yang tidak memadai merusak bentuk berongga. Desain cetakan yang salah juga menyebabkan kegagalan di sini. Kedua masalah tersebut menyebabkan lemahnya lapisan las yang tersembunyi di dalam tabung berlubang. Jahitan ini akan terbelah karena beban mekanis.
Materi yang keluar dari mesin cetak berbentuk terus menerus, berbentuk merah panas. Diperlukan intervensi segera untuk mengunci sifat mekaniknya.
Quenching Segera: Saat profil muncul, operator dengan cepat mendinginkannya. Pabrik menggunakan pemandian air besar, semprotan air, atau kipas angin berkecepatan tinggi. Penurunan suhu yang cepat ini mengunci struktur metalurgi internal.
Menghilangkan Stres: Profil melengkung dan memutar secara alami selama fase pendinginan. Teknisi memindahkan panjangnya ke tandu mekanis. Rahang penggenggam memegang kedua ujungnya dan menarik bahan hingga lurus sempurna. Tindakan ini secara permanen menghilangkan tekanan mekanis internal.
Geser Presisi: Terakhir, gergaji bundar memotong profil kontinu menjadi panjang standar. Pabrik biasanya mengirimkan ekstrusi dengan panjang 8 hingga 21 kaki untuk transportasi atau fabrikasi lebih lanjut.
Insinyur harus mematuhi batasan geometris tertentu. Anda tidak bisa begitu saja menggambar suatu bentuk dan mengharapkan pabrik untuk mengekstrusinya dengan sempurna. Praktik DFM yang baik memastikan pabrik dapat memproduksi suku cadang Anda dengan andal dan ekonomis.
Kompleksitas Klasifikasi Bentuk: Extruder mengklasifikasikan profil ke dalam kategori yang berbeda. Bentuk padat adalah yang paling mudah untuk diekstrusi. Mereka membutuhkan cetakan satu bagian dan memiliki biaya perkakas terendah. Bentuk setengah berongga dan berongga memerlukan cetakan jendela kapal yang rumit dan multi-bagian. Profil berongga, seperti tabung persegi panjang atau rangka multi-rongga, secara drastis meningkatkan gesekan. Gesekan ini memerlukan tonase pengepresan yang lebih tinggi dan kecepatan ekstrusi yang lebih lambat, sehingga meningkatkan biaya per unit.
Aturan Ketebalan Dinding: Anda harus menghindari transisi ketebalan yang drastis. Aturan teknik standar adalah menjaga rasio ketebalan dinding yang berdekatan di bawah 2:1. Selama fase pendinginan, bagian yang tebal menahan panas lebih lama dibandingkan bagian yang tipis. Transisi tebal ke tipis menyebabkan pendinginan tidak merata. Ketidakseimbangan termal ini mengakibatkan permukaan terlihat melengkung, terpelintir, atau tanda tenggelam yang menonjol.
Jari-jari dan Sudut: Sudut dalam atau luar yang tajam bertindak sebagai titik gesekan. Mereka memperlambat aliran logam dan meningkatkan keausan cetakan secara eksponensial. Menerapkan sudut membulat (radii) yang banyak memecahkan masalah ini. Sudut membulat memperlancar aliran material, mengurangi goresan permukaan, dan meningkatkan kecepatan produksi secara keseluruhan.
Circumscribing Circle (CC) Ukuran: Tingkat kesulitan dadu sangat ditentukan oleh Circumscribing Circle. Ini adalah lingkaran terkecil yang dapat Anda gambar yang menutupi seluruh penampang profil. CC yang lebih besar memerlukan pengepresan yang besar dan khusus. Mendesain komponen dengan CC yang terlalu besar akan sangat membatasi mitra manufaktur Anda yang mampu.
Proses ekstrusi mentah hanyalah setengah jalan. Bagian yang baru diekstrusi tetap lunak dan rentan. Perlakuan termal dan permukaan selanjutnya sepenuhnya menentukan kinerja akhir komponen.
Pemilihan paduan menentukan kemampuan dasar. Lebih dari 75% aplikasi ekstrusi komersial mengandalkan paduan aluminium seri 6000. Paduan ini memadukan aluminium, magnesium, dan silikon untuk mencapai kemampuan ekstrusi yang sangat baik dan kekuatan yang andal.
6063: Ini adalah standar industri yang tak terbantahkan untuk pembingkaian arsitektural dan modular. Mengalir dengan mudah melalui cetakan yang rumit. Ia juga menawarkan penyelesaian permukaan yang sangat responsif, menjadikannya sempurna untuk bagian estetika dan dekoratif.
6061: Insinyur memilih 6061 untuk aplikasi struktur berat. Jauh lebih sulit untuk mengusirnya, yang berarti kecepatan larinya lebih lambat. Namun, ini memberikan kekuatan tarik yang jauh lebih tinggi untuk aplikasi menahan beban.
Aluminium mentah memerlukan penuaan buatan untuk mencapai kekuatan puncak. Pabrik menempatkan profil ke dalam oven besar yang sudah tua. Panas mempercepat proses pengerasan presipitasi pada tingkat mikroskopis.
Realitas Implementasi: Pertimbangkan bagian paduan 6061. Dalam kondisi temperamen T4 yang menua secara alami, ia tetap lentur. Memindahkannya ke status T6 yang berumur artifisial mengubah segalanya. Oven memanggang bahan tersebut, mendorong kekuatan tariknya hingga 310 MPa. Langkah termal ini tetap wajib untuk setiap komponen struktural atau penahan beban.
Aluminium mentah teroksidasi secara alami saat terkena udara. Untuk mencegah degradasi jangka panjang dan meningkatkan estetika, profil menjalani finishing sekunder.
Anodisasi: Proses elektrokimia mengentalkan lapisan oksida pelindung. Hal ini menciptakan permukaan yang keras dan tahan gores, ideal untuk lingkungan yang keras.
Lapisan Serbuk: Pabrik mengaplikasikan cat bubuk kering secara elektrostatis, lalu mengeringkannya di bawah panas. Ini memberikan hasil akhir yang tahan lama dan penuh warna.
Anda juga harus mengevaluasi persyaratan fabrikasi. Langkah selanjutnya sering kali mencakup pemesinan CNC, pengeboran, dan penyadapan. Misalnya, pengerjaan lubang akses mur drop-in ke dalam slot-T memerlukan peralatan khusus. Anda harus mengevaluasi langkah-langkah fabrikasi ini sebagai bagian dari kemampuan nilai tambah pabrikan.
Memilih vendor membutuhkan melewati klaim pemasaran yang mengilap. Anda harus mengaudit secara ketat kapasitas teknis dan transparansi operasional mereka.
Kecocokan Kapasitas Tekan: Jangan meminta penawaran dari vendor secara acak. Pastikan tonase pers maksimumnya dapat menangani ukuran CC spesifik profil Anda. Jika pengepresnya terlalu kecil, mereka tidak dapat mendorong material. Jika mesin pressnya terlalu besar, biaya setup akan merusak keekonomian unit Anda.
Kepemilikan dan Pemeliharaan Die: Perjelas kepemilikan die di muka dalam kontrak Anda. Cetakan khusus akan aus setelah mendorong sejumlah ton aluminium tertentu. Tanyakan siapa yang membayar pengganti dadu. Tanyakan siapa yang menanggung biaya pemeliharaan dan pemolesan alat secara rutin.
Standar Toleransi: Verifikasi kemampuan toleransi sejak dini. Tentukan apakah produsen mematuhi toleransi komersial standar. Jika proyek Anda melibatkan otomatisasi atau ruang angkasa tingkat lanjut, tanyakan apakah proyek tersebut menjamin toleransi presisi. Ingat, meminta toleransi yang sangat ketat akan meningkatkan tingkat kerusakan dan biaya produksi secara signifikan.
Penyelesaian In-House vs. Outsourcing: Carilah produsen yang terintegrasi secara vertikal. Vendor yang menangani ekstrusi, penuaan, anodisasi, dan pemesinan CNC akhir dalam satu atap menawarkan keuntungan besar. Manufaktur sumber tunggal secara signifikan mengurangi waktu tunggu. Ini memotong biaya logistik pengiriman. Yang paling penting, hal ini menghilangkan perselisihan akuntabilitas antara vendor yang berbeda jika terjadi cacat.
Keberhasilan mendapatkan profil ekstrusi memerlukan keseimbangan antara ambisi desain yang berani dan batasan produksi fisik yang ketat. Anda harus mendasarkan proses rekayasa Anda pada prinsip DFM yang solid.
Pertama, kendalikan secara ketat rasio ketebalan dinding Anda untuk mencegah distorsi pendinginan. Kedua, standarisasi desain Anda berdasarkan paduan seri 6000 yang telah terbukti untuk memastikan kinerja mekanis yang andal. Ketiga, selalu cocokkan lingkaran pembatas profil Anda dengan tonase pers pabrik yang benar. Melakukan hal ini akan mengurangi risiko kegagalan perkakas dan penundaan produksi yang tidak terduga.
Saat memilih mitra, pertimbangkan lebih dari sekadar penetapan harga mentah. Prioritaskan vendor yang menunjukkan komunikasi transparan mengenai pos pemeriksaan kendali mutu mereka. Menuntut jawaban yang jelas tentang SOP pemanasan, pendinginan, dan penuaan buatan. Bermitra dengan produsen yang mengendalikan variabel-variabel penting ini memastikan kelangsungan komersial rantai pasokan Anda dalam jangka panjang.
J: MOQ sangat bervariasi menurut produsen dan ukuran mesin press spesifik yang diperlukan untuk suku cadang Anda. Produksi komersial standar biasanya memerlukan pesanan minimum 500 hingga 1.000 lbs (225 hingga 450 kg) per bentuk. Pengekstrusi mewajibkan nilai minimum ini untuk mengimbangi tenaga kerja dan waktu yang signifikan yang dibutuhkan untuk pemasangan cetakan.
J: Perkakas sangat hemat biaya, terutama dibandingkan dengan cetakan injeksi plastik. Cetakan padat sederhana untuk suku cadang kecil dapat berharga hanya $500 hingga $1,000. Cetakan berongga multi-rongga yang rumit yang diperlukan untuk pengepresan besar dapat berkisar antara $2.000 hingga $5.000 atau lebih, tergantung pada geometri yang rumit.
A: Temper berhubungan dengan perlakuan panas. T4 menunjukkan aluminium telah diberi perlakuan panas larutan dan berumur secara alami pada suhu kamar. Ini masih bisa diterapkan. T6 berarti logam tersebut berumur secara artifisial dalam oven bersuhu tinggi. Proses T6 memaksimalkan kekuatan luluh dan tarik, menjadikannya wajib untuk komponen struktural.
J: Tidak. Fisika ekstrusi menerapkan batasan ketat. Bentuk dengan variasi ketebalan dinding yang ekstrem, saluran sempit yang dalam, atau lingkaran pembatas yang terlalu besar akan gagal. Mereka sering kali memecahkan cetakan selama ekstrusi atau melengkung secara tidak terkendali selama proses pendinginan air yang cepat. Desain yang baik membutuhkan ketebalan yang seragam.
